Radiusing gearbox V2 : réduire les contraintes sur la coque sans la fragiliser
Guide premium du radiusing d’une gearbox V2 : comprendre les zones de contrainte, savoir quand l’opération est pertinente et éviter de fragiliser la coque.

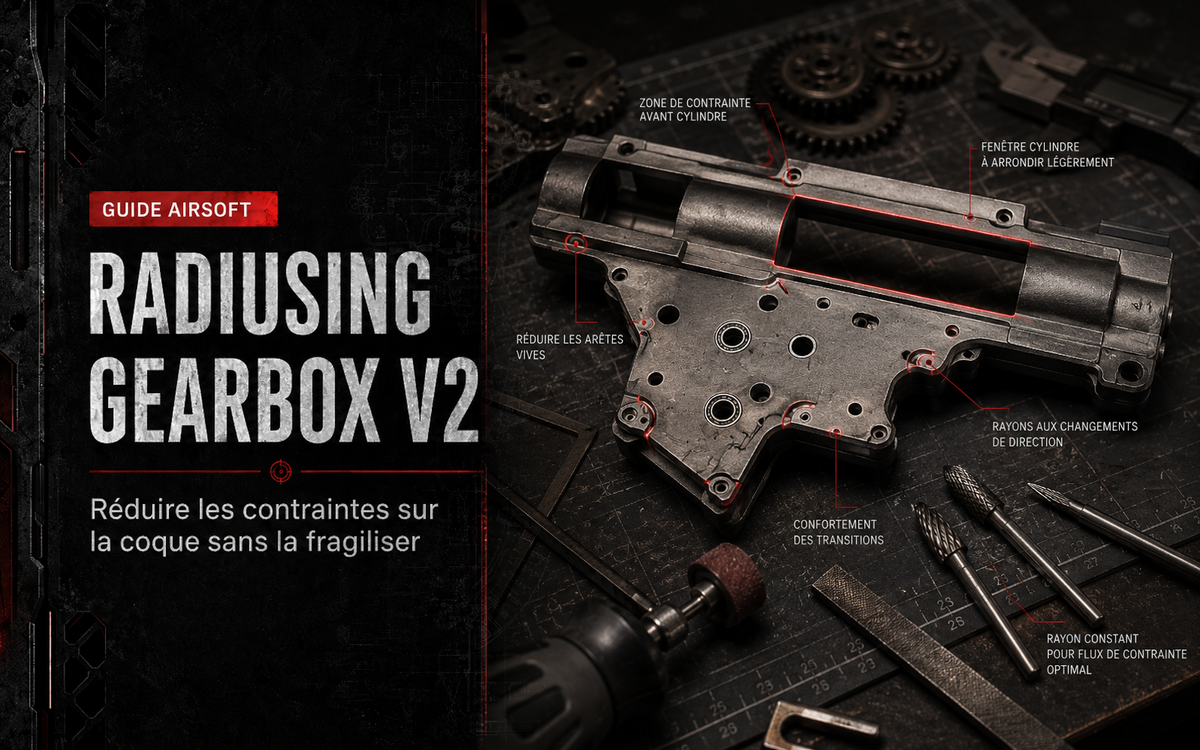

Le radiusing d’une gearbox V2 vise à limiter la concentration des contraintes dans les angles internes situés à l’avant de certaines coques. C’est une opération connue dans les builds AEG sollicités, mais elle n’a rien d’une amélioration universelle : certaines coques modernes possèdent déjà une géométrie renforcée ou des angles adaptés, et retirer de la matière sans nécessité peut être contre-productif.
Pourquoi les coques V2 peuvent concentrer les contraintes
Au départ du tir, la tête de piston transmet une impulsion à l’ensemble de compression. La tête de cylindre s’appuie sur l’avant de la gearbox et les variations brutales de section autour de la fenêtre du cylindre peuvent créer des zones où les contraintes se concentrent. Les angles internes très vifs sont particulièrement sensibles à ce phénomène.
Le principe du radiusing est donc de transformer un angle brutal en transition plus progressive. L’objectif est de répartir la contrainte, pas d’affiner largement la coque.
Quand l’opération mérite d’être envisagée
| Situation | Approche |
|---|---|
| Coque V2 ancienne avec angles internes très vifs | Radiusing potentiellement pertinent après inspection |
| Coque déjà rayonnée ou renforcée d’usine | Ne pas intervenir sans raison |
| Configuration standard peu sollicitée | Priorité à l’entretien et au montage propre |
| Build plus contraignant | Analyser aussi piston, ressort, AoE et amortissement |
Ce qu’il faut vérifier avant de toucher à la coque
- Présence de microfissures ou marques autour de la fenêtre du cylindre.
- Géométrie d’origine : certains fabricants ont déjà prévu des rayons.
- Appui réel de la tête de cylindre dans la coque.
- État des vis et des pions d’alignement.
- Compatibilité de la tête de cylindre.
- Angle d’engagement du piston et état de la dent d’attaque.
Radiusing ne veut pas dire retirer beaucoup de matière
La logique correcte est conservatrice : supprimer un angle agressif et obtenir une transition régulière, tout en préservant l’épaisseur structurelle de la coque. Une gorge profonde, un rayon irrégulier ou une surface marquée peuvent créer une nouvelle amorce de rupture au lieu de résoudre le problème initial.
La finition est donc aussi importante que l’idée elle-même : absence d’arêtes, de bavures et de marques profondes dans la zone travaillée.
Les autres facteurs qui déterminent la durée de vie d’une gearbox
Le radiusing ne protège pas une gearbox d’un mauvais assemblage. La fiabilité dépend également de plusieurs éléments :
- un shimming propre qui évite les contraintes parasites ;
- un piston et une tête de piston cohérents avec le build ;
- une tête de cylindre correctement maintenue ;
- un ressort adapté à l’objectif réel ;
- un guide ressort compatible et stable ;
- un cycle sans pré-engagement ni choc anormal.
Radiusing et amortissement : deux rôles différents
Le radiusing agit sur la manière dont la coque répartit les contraintes. L’amortissement agit sur la façon dont le choc est transmis à l’avant de la gearbox. Ce sont donc deux sujets complémentaires mais distincts. Ajouter un matériau amortissant ne corrige pas une fissure structurelle, et rayonner la coque ne corrige pas un ensemble de compression mal monté.
Contrôle après intervention
- Nettoyer intégralement la coque pour éliminer toute particule abrasive.
- Inspecter visuellement la zone sous plusieurs angles.
- Remonter la tête de cylindre et vérifier son appui.
- Contrôler la liberté de mouvement du piston et du ressort.
- Refermer la gearbox sans contrainte anormale.
- Après les premiers cycles, réinspecter les zones avant et les vis.
Erreurs fréquentes
- Radiuser une coque qui l’est déjà.
- Retirer de la matière sur une trop grande zone.
- Laisser des rayures profondes ou des angles secondaires.
- Ignorer une fissure déjà présente.
- Chercher à compenser un ressort trop contraignant uniquement par cette modification.
FAQ
Le radiusing est-il obligatoire sur une gearbox V2 ?
Non. Il dépend de la géométrie de la coque, de son état et du niveau de contrainte du build.
Une coque renforcée doit-elle être radiused ?
Pas nécessairement. Il faut d’abord examiner sa conception : certaines coques ont déjà des transitions adaptées.
Le radiusing suffit-il à empêcher une casse de coque ?
Non. La durée de vie dépend de l’ensemble du montage et notamment du ressort, de l’AoE, de l’amortissement et de la qualité de la coque.
